1W型單級漩渦泵
目錄
1W型單級漩渦泵用途
1W型單級漩渦泵是供吸送清水和物理化學性質類似于水的液體之用,使用液溫不得超過60℃,常用于鍋爐給水的配套,在造船、輕紡、化工、冶金、機械制造、水產養殖、固定消防防穩壓、熱效換機組、農業遠程噴灌等部門有廣泛的應用。

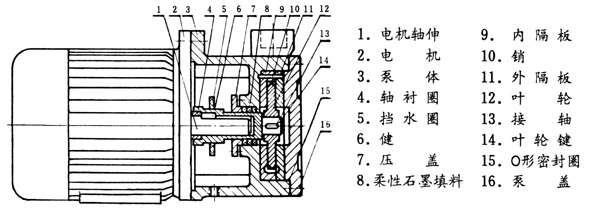

1W型單級漩渦泵結構圖
1W型單級漩渦泵結構說明
本泵采用泵與電機直聯結構，其進水口為水平方向，吐出口垂直向上。 從泵端看，泵為逆時針轉動。 葉輪可在懸臂軸上自由滑動，運轉時能自動調正葉輪二面的間隙，外隔板可借助于葉輪上的二螺孔與葉輪一起拆出葉輪，內隔板采用9-4鋁鐵青銅，軸采用不銹鋼，填料采用新型密封材料柔性石墨。 本泵性能穩定，結構得意，拆裝方便。
1W型單級漩渦泵使用范圍
泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體的抽送，選用此泵則更為理想。 因此，它是有廣泛用途，我們真誠地向用戶推薦這種新產品。
1W型單級漩渦泵型號意義
1W型單級漩渦泵性能參數
|
型號
|
流量
m3/h |
揚程
m |
電壓
V |
轉速
r/min |
功率
kw |
|
1/2W-1.25-8
|
1.25
|
80
|
220
|
2900
|
0.75
|
|
1.1
|
|||||
|
1.3
|
|||||
|
4分W-1.25-8
|
1.25
|
80
|
380
|
2900
|
0.75
|
|
6分W-1.44-10
|
1.44
|
100
|
380
|
2900
|
1.5
|
|
1W-2.4-10.5
|
2.4
|
105
|
380
|
2900
|
3
|
|
1W-2.5-12
|
2.5
|
120
|
380
|
2900
|
3
|
|
20W-20
|
0.72
|
20
|
380
|
2900
|
0.75
|
|
20W-65
|
0.72
|
65
|
380
|
2900
|
2.2
|
|
25W-25
|
1.44
|
25
|
380
|
2900
|
0.75
|
|
25W-70
|
1.44
|
70
|
380
|
2900
|
3
|
|
32W-30
|
2.88
|
30
|
380
|
2900
|
1.5
|
|
32W-75
|
2.88
|
75
|
380
|
2900
|
4
|
|
32W-120
|
3.88
|
120
|
380
|
2900
|
5.5
|
|
40W-40
|
5.4
|
40
|
380
|
2900
|
4
|
|
40W-90
|
5.4
|
90
|
380
|
2900
|
7.5
|
|
50W-45
|
9
|
45
|
380
|
2900
|
5.5
|
|
65W-50
|
14.4
|
50
|
380
|
2900
|
11
|
|
1.5BD-0.7(雙級)
|
2.4
|
105
|
380
|
1450
|
3
|

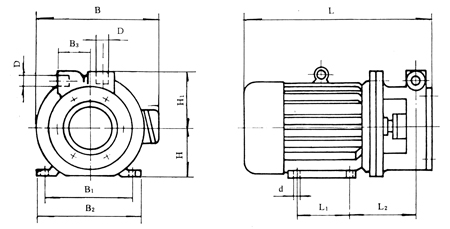

1W型單級漩渦泵安裝尺寸
1W2.5-12安裝尺寸
|
配用電機型號 |
L |
L1 |
L2 |
B |
B1 |
B2 |
B3 |
H |
H1 |
D |
d |
|
Y100L-2 |
465 |
140 |
160 |
3 10 |
1 60 |
205 |
70 |
100 |
125 |
G“ |
φ12 |
