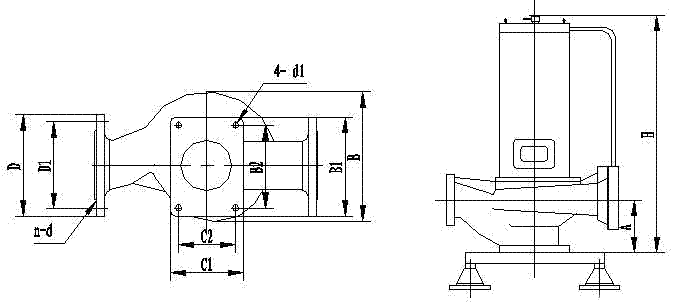

PBG型40-250B屏蔽式管道泵安裝尺寸圖
時間：2013/8/31 來源：浙江揚子江泵業有限公司
|
序 號 |
型號規格 |
外 型 尺 寸 |
安 裝 尺 寸 |
安 裝 尺 寸 |
| |||||||||||||||||
|
L |
B |
H |
C1×B1 |
A |
C2×B2 |
4－d1 |
D |
D1 |
N－d |
| ||||||||||||
|
1 |
SPG40-250B |
420 |
410 |
750 |
140X200 |
90 |
100X160 |
4-18 |
150 |
110 |
4-18 | |||||||||||
|
2 |
SPG50-250B |
440 |
430 |
770 |
160X220 |
105 |
120X180 |
4-18 |
165 |
125 |
4-18 | |||||||||||
|
3 |
|
|
|
|
|
|
|
|
|
|
|
| ||||||||||
|
序 號 |
型號規格 |
流量 |
揚程 |
功率 |
轉速 |
|
| |||||||||||||||
|
|
SPG40-250B |
7 |
50 |
5.5 |
2900 |
|
| |||||||||||||||
|
|
SPG50-250B |
13.2 |
50 |
7.5 |
2900 |
|
| |||||||||||||||
|
|
|
|
|
|
|
|
| |||||||||||||||
1、切割型；既A型、B型、C型，其安裝尺寸L、A、C2×B2及進出口發蘭尺寸與基本型一致。
2、外型尺寸H，將根據配用電機功率有所變化。
3、隨著本公司技術的進步，個別規格尺寸有可能會有所變動，本公司保留修改的權利，如有變動，恕不另行通知。
4．L為泵體法蘭間長度尺寸。
注意：SPG和PBG是同一種型號， 和G型的差別就是泵體廠度高度不一樣，性能是完全一樣的。
